電烙鐵使用操作規范

1.目的：

規范烙鐵、焊槍正確使用，同時提供溫度測試指導，訂定產品焊接溫度范圍，預防溫度失控過高或者太低造成元件損壞和冷表焊，從而提高焊接品質，延長工具使用壽命，確保和提高產品質量、滿足客戶需求。

2.適用：

本規范適用于本公司所有電烙鐵（溫控/普通）、焊槍等焊接工具的使用及溫度測試指導。本標準規定了采用電烙鐵手工錫焊的焊接工藝規范和基本要求，適用于生產和檢驗。

3.職責權限：

a.工程技術部負責對電烙鐵操作人員做前期培訓指導工作，并負責對各產品訂定烙鐵焊接溫度范圍。

b.生產制造部（作業人員/使用單位）負責按規范正確使用電烙鐵，按技術部提供烙鐵溫度范圍選擇合適的烙鐵焊接，同時提供對烙鐵的日常保養工作。

c.品保部門負責對電烙鐵操作人員做定時焊接品質檢查和溫度測量監督工作。

d.生產組長、IPQC/PQC及PE可以不定時做稽核監督。

4.定義說明：

a.溫控烙鐵和可調節溫度的電烙鐵，對于可調溫度的電烙鐵其使用的實際溫度必須在技術部提供的溫度范圍內。

b.固定瓦數烙鐵和不可調溫的電烙鐵，可參考借鑒如下(溫度與瓦數對比表)選擇合適的烙鐵進行焊接作業。

– 標示20-25W，對應焊接溫度200-250度;標示30-35W，對應焊接溫度250-300度;

– 標示40-45W，對應焊接溫度280-350度;標示50W，對應焊接溫度320-380度;

– 標示60W，對應焊接溫度320-400度;標示75-80W，對應焊接溫度350-400度;

– 標示100W，對應焊接溫度380-450度。

5.程序正文:

a.作業流程

b.基本技術要求

– 電烙鐵必須保證有良好的接地裝置和可靠的接地電阻。（例如3插的恒溫烙鐵內部有帶接地）

– 錫焊點應潤濕充足、光滑（無鉛會略微灰暗）、無短路、拉尖、錫珠、針孔、冷焊、假焊、虛焊、等缺陷，必須保證良好導電性和一定的機械強度，焊錫點的高度應符合要求。

– 合理選用焊料、焊劑、工具。焊接點基本材料應為共晶體焊錫融合產生的合金導電體。

c.電烙鐵的選擇方法

– 選擇瓦數適合的電烙鐵，并控制烙鐵頭的最低溫度，而最高溫度則受烙鐵頭材質特性，焊劑性質決定。

– 焊接印制板的電烙鐵溫度根據焊盤大小與元器件（面積、材料）的不同，烙鐵溫度依以下標準執行:有鉛焊：溫度控制在250℃一380℃；無鉛焊：溫度控制在320℃-450℃；不準過高或過低。

– 電烙鐵（50-80W）適用于焊接電池彈簧板片和大面積（接地或Φ5mm以上的）焊點，焊錫絲選用Φ1.2mm或以上。

– 電烙鐵（20-45W）適用于一般焊盤（墊錫）直徑4mm或Φ2mm以下的導線（元器件）電氣焊接，焊錫絲選用Φ1.0mm或以下。

– 恒溫烙鐵適用于修整焊點（執錫）和IC焊接，以及對焊點質量要求嚴格的工件及小型元器件、溫度敏感元件，焊錫絲選用Φ1.0mm。

d.操作方法

– 焊點的焊接堅持5步法：按1清潔 → 2加熱 → 3加焊料 → 4取焊料 → 5迅速撤離烙鐵 → 冷卻固化 → 焊點 → 修整清理工作。加熱位置要準確、動作敏捷、熟練。

– 一般焊接時間控制在2.5秒之內，對于320攝氏度以下焊接時間控制在3秒之內，對焊盤直徑4mm以上控制在5秒以內，集成電路及熱敏元件的焊接不應超過2秒，重復焊接次數不得超過3次。

– 將焊料（焊錫絲）置焊點，然后用烙鐵熔化焊料，由焊料從烙鐵觸面?zhèn)鳠岬胶附用鎸崿F(xiàn)焊接，是加熱工件的最有效的方法。直接用烙鐵加熱工件不但熱效率差且會加速氧化焊接面，使焊接惡化，造成更多的焊接困難。

e.烙鐵使用注意事項:

– 手工焊錫時拿握烙鐵的姿勢:類似握筆寫字姿勢。

– 烙鐵頭觸面污垢和燒焦的焊劑會阻礙熱傳導，應在濕潤的海綿上擦除，經常保持觸面清潔。

– 對于貼片元件與細腳元器件的焊點（如導線，LED等），烙鐵溫度一般依以下標準執行：

有鉛焊：溫度控制在250℃一350℃。

無鉛焊：溫度控制在320℃-400℃。

– 對于散熱較快的及加錫較多的焊點（如電池正負極性片等），烙鐵溫度一般依以下標準執行：

有鉛焊：溫度控制在280℃一380℃。

無鉛焊：溫度應控制在350℃-420℃。

– 指定烙鐵頭如不能擦除可用銼刀清除，然后立即用焊料重新上錫浸潤保護，但對于包鐵觸面、鍍銀或貴硬合金觸面的烙鐵頭則禁止使用銼刀。

– 不允許用烙鐵頭磨擦焊接面，也不準用力按壓，但當烙鐵觸面小，不足以覆蓋已有焊錫焊接面時，可以采用往覆磨擦焊接面輔助促使迅速擴大加熱面積，加速焊錫流動性以保證焊點輪廓飽滿。

– 新烙鐵或休息及暫時不用焊接時，需在烙鐵頭上加焊錫保護烙鐵頭，離開工位30分鐘以上，必須切斷烙鐵電源。

– 工作區域應保持清潔，必須將廢錫渣統一回收到烙鐵架內，不能將碎錫敲擊于工作臺面上，嚴禁直接敲擊烙鐵，預防損壞或漏電。

– 密集細小的焊點（如貼片元器件密集的印制板）選用尖嘴烙鐵頭，焊點比較蔬散及粗腳元器件焊接、補焊等應盡量選用扁平型或刀型的烙鐵頭。

f.安全防護

– 操作環境應有良好通風或尾氣局部排氣凈化裝置。

– 電烙鐵外殼應有可靠接地。防止烙鐵漏電。

– 敏感元件的焊接操作前戴好靜電防護帶，在制品及器件的流轉傳運過程應有可靠的靜電防護措施。

g.操作人員資格要求

– 懂得電子產品的焊接，靜電防護、安全用電和6S知識。

– 經過培訓且正式考核合格，具有操作本工位資格，持證上崗。

– 嚴格按本標準相關規定進行工作。

6.附:測試檢驗方法：

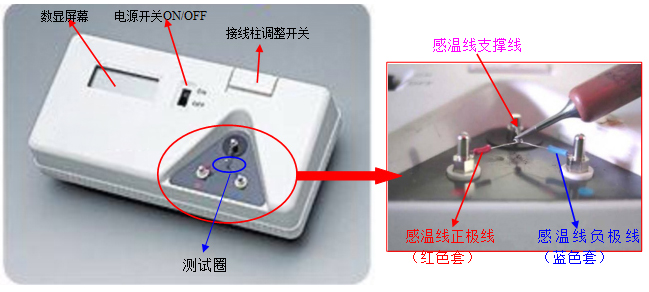

a.測量設備，可使用帶數顯式的烙鐵溫度測試儀/或者同類型測試儀，如下圖所示：

b.測量方法：

– 首先確認溫度測試儀的電池電量以及顯示效果，將溫度測試儀的開關拔到“ON”位，開啟電源，觀察數顯屏幕顯示的數值清晰可見。

– 焊接員工將烙鐵電源開關開啟10分鐘（或多于10分鐘），且能夠正常熔化錫絲進行焊接后，方可對烙鐵溫度進行量測。

– 使用烙鐵將感溫線上殘留的的錫移除，使感溫線外露。

– 將烙鐵頭移至靠近測試儀的測試區位置，然后在烙鐵頭上加一小段量（一般為2-3mm）的錫。

– 將已加上錫的烙鐵頭靠近溫度測試儀的測試圈，使熔融的錫落在測試圈中，烙鐵一直保持靠近測試圈5~10秒，烙鐵與測試圈平面的角度約為20°~45°，然后確定數顯屏幕顯示的溫度數值，并與《作業指導書》所要求的溫度范圍進行對比。更詳細的測試方法請參照該使用說明書。

c.測試頻率：

– 烙鐵溫度量測的頻率為：2-4小時次，并記錄在《烙鐵溫度測量記錄表》中。

– 當生產線上作以下變更時，應按以上操作方法進行測量。

– 更換烙鐵頭時。

– 變更焊接產品，需調節焊接溫度時。

– 因產品不同需要調整烙鐵溫度時,必須對烙鐵溫度重新測量矯正。
