描述

特性
1. 本電源是一款高精度的單輸出直流電源，具有連續可調的輸出電壓和電流。它能夠在設定的額定范圍內自動調整工作模式，根據負載需求實現恒壓或恒流，有效避免可能對負載設備造成的損壞。此外，還可以通過按鍵選擇兩個不同量程的電流輸出選項，在0~5A和0~999mA之間自由切換。本電源作為通信行業的重要工具，廣泛應用于電信產品的生產線、維護和調試過程中，同時也廣泛應用于實驗室和其他場所。
2. 電源背面設有保險絲座，金屬外露部分有接地線連接，為用電安全提供全面保障。
3. 電源還具有限制電流、降低電壓、短路保護、過溫保護等功能，從而避免出現各種預料不到的干擾燒毀負載現象。
4. 該直流穩壓電源可以輸出直流電壓，不僅可作為手機、電腦等維修電源，還可以用來檢查并維修其它電子電路或元件。

型號

302D:	輸出電壓: 0-30V; 輸出電流: 0-2A;
303D:	輸出電壓: 0-30V; 輸出電流: 0-3A;
305D:	輸出電壓: 0-30V; 輸出電流: 0-5A;
3010D:	輸出電壓: 0-30V; 輸出電流: 0-10A;
603D:	輸出電壓: 0-60V; 輸出電流: 0-3A;
605D:	輸出電壓: 0-60V; 輸出電流: 0-5A;

參數

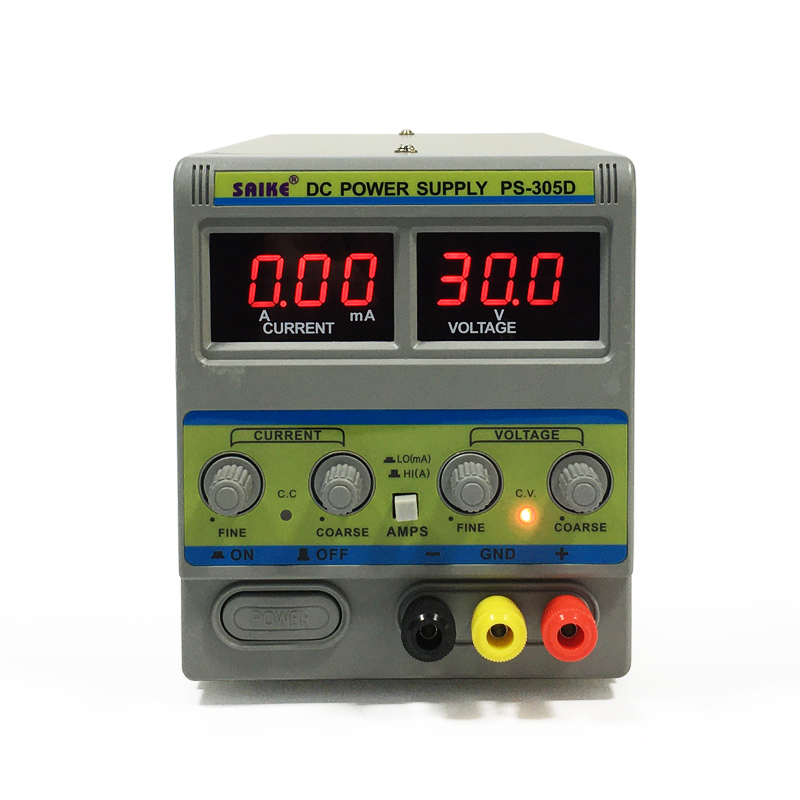

型號:	?305D
輸入電壓:	?220V~240V/AC, 50Hz? (110V/AC, 60Hz)
功率消耗:	?150W
單臺重量:	?4.85kg
內箱尺寸:	?mm
包裝數量:	?4臺/箱
外箱尺寸:	?370*325*420mm
直流穩壓電源
工作電壓:	?220V~240V/AC, 50Hz? (110V/AC, 60Hz)
功率消耗:	?150W
顯示形式:	?PS系列為L(zhǎng)ED三位數數碼管顯示
電壓顯示精度:	?0.1V
電流顯示精度:	?1mA
輸出電壓:	?0~30V
輸出電流:	?0~5A
一般參數
工作溫度:	?-10℃~40℃
相對濕度:	?<90%
儲存溫度:	?-10℃~40℃
存儲濕度:	?<80%
穩壓狀態
電壓穩定性:	?≤0.01%+2mV
負載穩定性:	?≤0.01%+2mV
恢復時間:	?≤100uS
紋波噪音:	?≤1mVrms (有效值)
溫度系數:	?≤200PPM/℃
穩流狀態
電流穩定:	?≤0.1%+3mA
負載穩定:	?≤0.02%+3mA
紋波噪音:	?2mArms (有效值)

標準配置
主機：1臺
使用手冊：1個

恒壓恒流（C.V/C.C）原理
305D直流電源可以在恒定電壓或恒定電流的工作模式下自動轉換。它通過比較負載電流和限制電流的值，來轉換其狀態。
恒定電壓模式（C.V）：
1. 當負載電流值小于設定的輸出限流值時，電源將工作在恒定電壓模式。
2. 在此模式下，面板上的恒定電壓指示燈會亮起。
3. 輸出電壓會被控制為與設定值相同，而電流會根據負載的變化而變化。
恒定電流模式（C.C）：
1. 當負載電流值大于設定的輸出限流值時，電源將工作在恒定電流模式。
2. 在此模式下，面板上的恒定電流指示燈會亮起。
3. 輸出電流會被控制為與設定的輸出限流值相同。
4. 由于輸出功率有限，不能超載，輸出電壓會低于設定值。
5. 一旦輸出電流低于設定的輸出限流值時，電源將會自動轉換為恒定電壓工作狀態。

用途
1. 電子產品組裝
2. 科研部門的產品開發
3. 電子產品維修
4. 電子焊接操作
5. 各類電子機構技能培訓

關于直流穩壓電源
通過輸出直流電壓，實現電子元器件的測量與故障判斷。
1. 直流穩壓電源能為電路板和電子器件提供可靠的直流電壓，以確保它們的正常運行和穩定性，從而為調試、測試或修復等故障判斷提供便利。

相關名稱
可調電源 | 壓控裝置 | 可變穩壓電源
