描述

特性

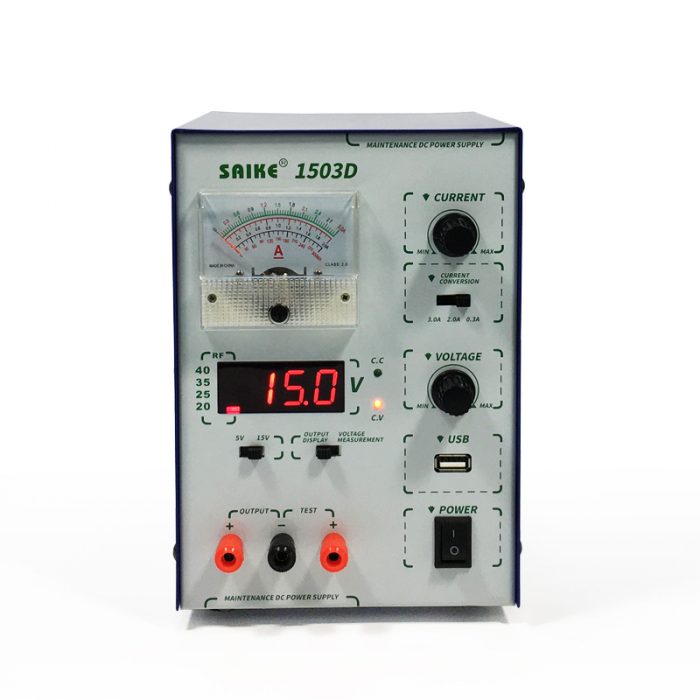

1. 本電源是一款專為實驗室、學校、生產線以及電子維修等場所設計的高精度直流穩壓開關電源，具備輸出和測量雙重功能。它采用連續可調的輸出電壓和電流設計，能夠在設定的額定范圍內自動調整工作模式，根據負載需求實現恒壓或恒流，從而有效避免可能對負載設備造成的損壞。
2. 電源背面設有保險絲座，為用電安全提供全面保障。
3. 電源還具有限制電流、降低電壓、短路保護、過溫保護等功能，從而避免出現各種預料不到的干擾燒毀負載現象。
4. 該直流穩壓電源可以輸出直流電壓，不僅可作為手機維修電源，還可以用來檢查并維修其它電子電路或元件。
5. 該直流穩壓電源體積小重量輕，方便運輸和攜帶。
6. 該直流穩壓電源設有5V 2A USB輸出接口，方便給手機、平板電腦等設備充電。
7. 該直流穩壓電源設有手機射頻檢測功能，移動網絡比較靈敏。
8. 該直流穩壓電源設有測試直流電壓功能，轉到電壓測試檔后，可測量0-50V電壓。
9. 該直流穩壓電源的電壓設有0~5V/0~15V兩種量程。用于手機檢測維修時，轉到0-5V檔更有利于手機安全使用，提高產品的安全性能。
10. 該直流穩壓電源的電流設有3A/2A/0.3A三種量程，根據使用情況選擇不同量程，更精細顯示電流。

參數

標準配置
主機：1臺
使用手冊：1個

恒壓恒流（C.V/C.C）原理
1503D直流電源可以在恒定電壓或恒定電流的工作模式下自動轉換。它通過比較負載電流和限制電流的值，來轉換其狀態。
恒定電壓模式（C.V）：
1. 當負載電流值小于設定的輸出限流值時，電源將工作在恒定電壓模式。
2. 在此模式下，面板上的恒定電壓指示燈會亮起。
3. 輸出電壓會被控制為與設定值相同，而電流會根據負載的變化而變化。
恒定電流模式（C.C）：
1. 當負載電流值大于設定的輸出限流值時，電源將工作在恒定電流模式。
2. 在此模式下，面板上的恒定電流指示燈會亮起。
3. 輸出電流會被控制為與設定的輸出限流值相同。
4. 由于輸出功率有限，不能超載，輸出電壓會低于設定值。
5. 一旦輸出電流低于設定的輸出限流值時，電源將會自動轉換為恒定電壓工作狀態。

用途
1. 電子產品組裝
2. 科研部門的產品開發
3. 電子產品維修
4. 電子焊接操作
5. 各類電子機構技能培訓

關于直流穩壓電源
通過輸出和測量直流電壓，實現電子元器件的測量與故障判斷。
1. 直流穩壓電源能為電路板和電子器件提供可靠的直流電壓，以確保它們的正常運行和穩定性，從而為調試、測試或修復等故障判斷提供便利。

相關名稱
可調電源 | 電壓控制裝置 | 可變穩壓電源
